Bạn có bao giờ tự hỏi làm thế nào mà dòng điện lại có thể “chạy” đến được mọi ngóc ngách trong nhà, hay vận hành những cỗ máy khổng lồ trong các nhà máy? Câu trả lời nằm ở dây cáp điện – những “mạch máu” quan trọng của mọi hệ thống điện. Nhưng chính xác thì dây cáp điện là gì? Và có bao nhiêu loại cáp điện thông dụng mà chúng ta thường gặp?
Đừng lo lắng nếu bạn không phải là một chuyên gia điện. Bài viết này sẽ giúp bạn hiểu rõ mọi thứ một cách đơn giản, dễ hình dung nhất!
I. Dây Cáp Điện Là Gì? Khái Niệm Cơ Bản Nhất
Hãy hình dung dây cáp điện giống như những con đường cao tốc hay đường quốc lộ chuyên dụng để vận chuyển năng lượng điện. Chúng được thiết kế để dẫn dòng điện từ điểm này đến điểm khác, giúp các thiết bị điện tử, máy móc, hệ thống chiếu sáng… có thể hoạt động.
Nói một cách kỹ thuật hơn:
- Dây cáp điện là một tập hợp các sợi dẫn điện (thường là đồng hoặc nhôm) được bao bọc bởi lớp cách điện và lớp vỏ bảo vệ bên ngoài. Mục đích chính là truyền tải điện năng hoặc tín hiệu.
Trong thực tế, bạn sẽ thường nghe hai thuật ngữ là “dây điện” và “cáp điện”. Đôi khi chúng được dùng lẫn lộn, nhưng có một sự khác biệt nhỏ về cấu tạo:
- Dây điện (Electrical Wire): Thường chỉ gồm một lõi dẫn điện hoặc một bó nhiều sợi dẫn điện nhỏ xoắn lại với nhau, được bọc bởi một lớp vỏ cách điện duy nhất. Dây điện thường dùng trong các mạch điện dân dụng hoặc trong các thiết bị.

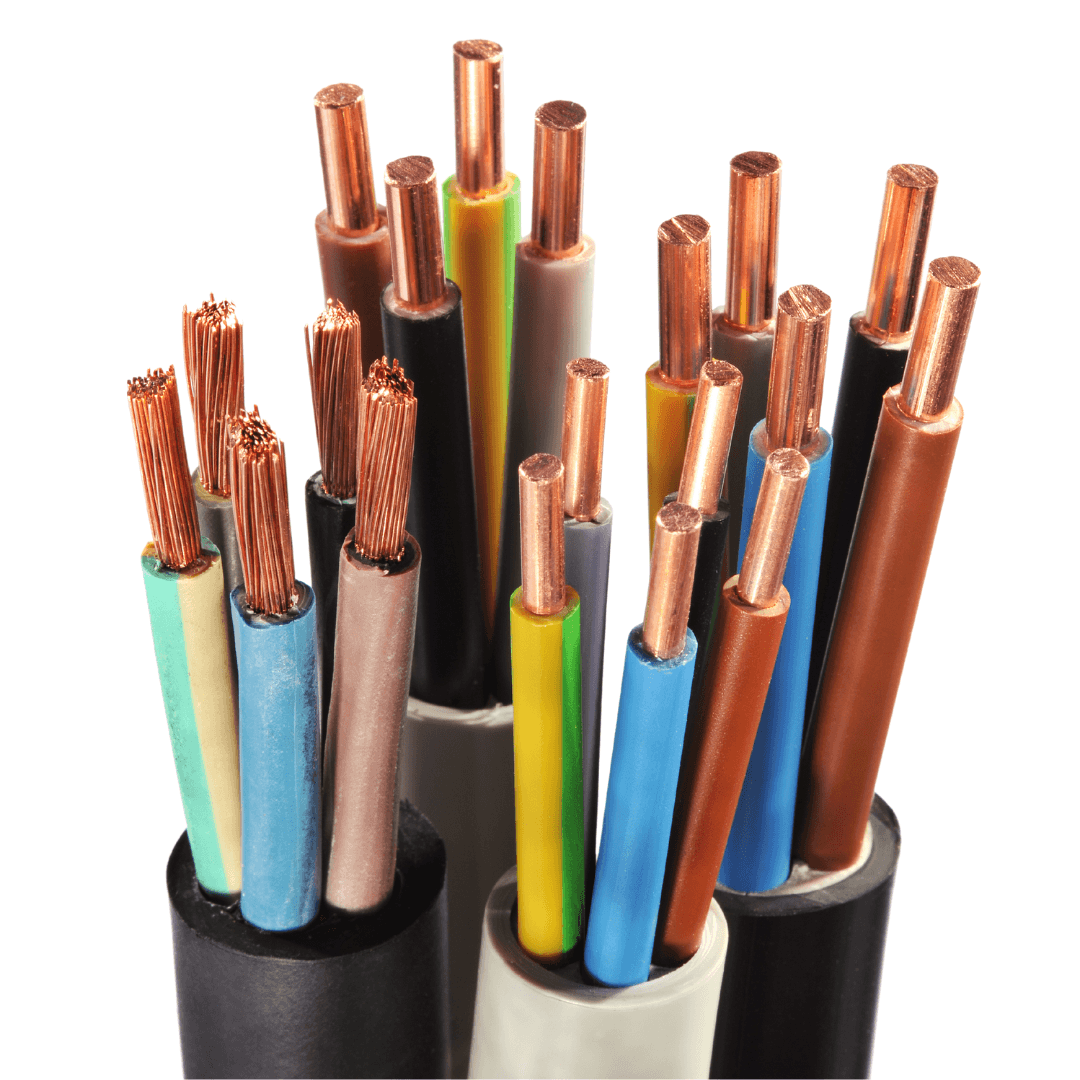

Dây điện - Cáp điện (Electrical Cable): Là một tập hợp của nhiều dây điện riêng lẻ (mỗi dây có lõi và vỏ cách điện riêng) được bọc chung trong một lớp vỏ bảo vệ bên ngoài chắc chắn hơn. Cáp điện thường có khả năng chịu lực, chống ẩm, chống cháy tốt hơn và dùng cho các ứng dụng tải điện lớn, lắp đặt cố định hoặc ngoài trời.
Cáp điện
Tuy nhiên, trong bài viết này, chúng ta sẽ dùng thuật ngữ “dây cáp điện” một cách rộng rãi để chỉ chung các loại dây dẫn điện phổ biến.
II. Cấu Tạo Chung Của Dây Cáp Điện
Để hiểu rõ hơn về cách dây cáp điện hoạt động, chúng ta hãy cùng nhìn vào cấu tạo cơ bản của chúng:
- Lõi dẫn điện (Conductor):
- Đây là “trái tim” của dây cáp, nơi dòng điện chạy qua.
- Thường được làm từ đồng (Cu) hoặc nhôm (Al) vì chúng là những kim loại dẫn điện rất tốt và có giá thành hợp lý.
- Lõi có thể là một sợi đặc (dây cứng) hoặc gồm nhiều sợi nhỏ xoắn lại với nhau (dây mềm) để tăng tính linh hoạt.
- Lớp cách điện (Insulation):
- Bao bọc bên ngoài lõi dẫn điện.
- Được làm từ các vật liệu không dẫn điện như nhựa PVC (Polyvinyl Chloride), XLPE (Cross-linked Polyethylene), cao su…
- Có tác dụng cực kỳ quan trọng:
- Ngăn chặn dòng điện rò rỉ ra ngoài, gây chập mạch hoặc điện giật.
- Phân cách các lõi dẫn khác nhau trong cùng một sợi cáp, tránh đoản mạch.
- Lớp độn (Filler – Tùy chọn):
- Một số loại cáp có thêm lớp độn được đặt vào các khoảng trống giữa các lõi bên trong để giữ cho cáp có hình dạng tròn đều và chắc chắn hơn.
- Lớp bọc trong (Inner Sheath – Tùy chọn):
- Một lớp vỏ bảo vệ thứ cấp, bao quanh các lõi đã được cách điện. Giúp bảo vệ các lõi khỏi bị hư hại và tăng cường độ bền cho cáp.
- Lớp giáp bảo vệ (Armour – Tùy chọn):
- Đây là lớp bọc bằng kim loại (thường là thép) bên ngoài lớp bọc trong.
- Có chức năng bảo vệ cáp khỏi các tác động cơ học mạnh như va đập, nén, hoặc sự tấn công của động vật gặm nhấm (chuột). Các loại cáp có giáp thường được sử dụng cho việc chôn ngầm hoặc những nơi có nguy cơ bị hư hại vật lý cao.
- Lớp vỏ bọc ngoài (Outer Sheath/Jacket):
- Là lớp vỏ ngoài cùng của cáp, tiếp xúc trực tiếp với môi trường.
- Thường làm từ nhựa PVC, PE hoặc vật liệu chống cháy, chịu được hóa chất, nước, tia UV… tùy thuộc vào môi trường lắp đặt.
- Có nhiệm vụ bảo vệ toàn bộ cấu trúc bên trong của cáp khỏi các yếu tố môi trường bên ngoài.
III. Công Dụng Chính Của Dây Cáp Điện
Công dụng chính và quan trọng nhất của dây cáp điện là truyền tải điện năng từ nơi sản xuất (nhà máy điện) đến nơi tiêu thụ (nhà dân, nhà máy, văn phòng, bệnh viện…). Ngoài ra, chúng còn được dùng để:
- Kết nối các thiết bị điện: Từ bóng đèn, quạt, tivi trong nhà đến các máy móc công nghiệp phức tạp.
- Truyền tải tín hiệu: Một số loại cáp chuyên dụng còn được dùng để truyền tải tín hiệu điều khiển, tín hiệu âm thanh, hình ảnh, hoặc dữ liệu (ví dụ: cáp điều khiển, cáp mạng, cáp đồng trục).
- Phân phối điện trong hệ thống: Trong các tòa nhà, nhà máy, dây cáp điện tạo thành mạng lưới để phân phối điện từ tủ điện tổng đến từng khu vực, từng thiết bị.
IV. Các Loại Dây Cáp Điện Thông Dụng Phổ Biến Hiện Nay
Trên thị trường hiện nay có rất nhiều loại dây cáp điện, mỗi loại được thiết kế để phù hợp với một mục đích và môi trường sử dụng cụ thể. Dưới đây là một số phân loại phổ biến nhất:
1. Phân loại theo cấu tạo lõi dẫn:
- Dây cáp lõi đồng (Cu-core cable):
- Ưu điểm: Dẫn điện tốt, ít bị oxy hóa, bền bỉ.
- Nhược điểm: Giá thành cao hơn nhôm.
- Ứng dụng: Rất phổ biến trong hệ thống điện dân dụng, công nghiệp, nơi yêu cầu độ tin cậy cao.
- Dây cáp lõi nhôm (Al-core cable):
- Ưu điểm: Nhẹ hơn, giá thành rẻ hơn đồng.
- Nhược điểm: Dẫn điện kém hơn đồng, dễ bị oxy hóa hơn, dễ bị đứt gãy nếu uốn cong nhiều lần.
- Ứng dụng: Thường dùng cho đường dây tải điện trên không (lưới điện quốc gia), hoặc các công trình điện lớn nơi trọng lượng và chi phí là yếu tố quan trọng.
2. Phân loại theo số lõi:
- Dây đơn (Single-core cable): Chỉ có một lõi dẫn điện. Thường dùng cho các mạch điện nhỏ, hoặc làm dây pha/trung tính trong hệ thống.
- Dây đôi (Twin-core cable): Gồm hai lõi dẫn điện bên trong một lớp vỏ chung. Phổ biến trong các thiết bị điện gia dụng.
- Cáp đa lõi (Multi-core cable): Gồm nhiều hơn hai lõi (ví dụ: 3 lõi, 4 lõi, 5 lõi, hoặc thậm chí hàng chục lõi). Thường dùng trong hệ thống điện 3 pha công nghiệp, hoặc cáp điều khiển.
3. Phân loại theo cấp điện áp:
- Cáp hạ thế (Low Voltage Cable – LV): Điện áp định mức dưới 1kV (1000V).
- Ứng dụng: Hệ thống điện dân dụng, chiếu sáng, thiết bị gia đình, nhà máy xí nghiệp nhỏ. Đây là loại cáp phổ biến nhất mà chúng ta thấy hàng ngày.
- Cáp trung thế (Medium Voltage Cable – MV): Điện áp định mức từ 1kV đến 35kV.
- Ứng dụng: Các đường dây truyền tải điện từ trạm biến áp đến các khu vực dân cư, nhà máy lớn.
- Cáp cao thế (High Voltage Cable – HV): Điện áp định mức từ trên 35kV đến vài trăm kV.
- Ứng dụng: Đường dây truyền tải điện trục chính quốc gia, từ nhà máy điện đến các trạm biến áp lớn.
4. Phân loại theo vật liệu cách điện và vỏ bọc:
- Cáp PVC (Polyvinyl Chloride): Phổ biến nhất, giá thành rẻ, khả năng cách điện tốt, nhưng chịu nhiệt và chịu cháy kém hơn XLPE.
- Cáp XLPE (Cross-linked Polyethylene): Khả năng chịu nhiệt tốt hơn, chịu được dòng quá tải cao hơn, ít bị lão hóa theo thời gian, chống cháy tốt hơn PVC. Thường dùng cho các công trình lớn, quan trọng.
- Cáp chống cháy/chậm cháy (Fire Resistant/Flame Retardant Cable): Được thiết kế đặc biệt để duy trì hoạt động trong điều kiện hỏa hoạn hoặc tự dập tắt lửa, giảm thiểu sự lan truyền của đám cháy. Quan trọng cho các công trình công cộng, bệnh viện, trường học.
5. Phân loại theo môi trường lắp đặt:
- Cáp đi nổi/trên không: Có lớp vỏ bọc chịu được nắng, mưa, tia UV.
- Cáp đi ngầm/chôn trực tiếp: Có lớp giáp bảo vệ, vỏ ngoài chống ẩm, chống nước và chịu được tác động của đất.
- Cáp trong ống: Dây cáp được luồn trong ống bảo vệ (ống nhựa, ống kim loại) để tránh hư hại.
- Cáp dùng cho môi trường đặc biệt: Ví dụ: cáp chịu dầu, cáp chống hóa chất, cáp dùng trong môi trường nhiệt độ cao/thấp.
V. Lựa Chọn Dây Cáp Điện Phù Hợp: An Toàn Là Trên Hết!
Việc lựa chọn đúng loại dây cáp điện phù hợp với mục đích sử dụng và môi trường lắp đặt là vô cùng quan trọng. Một lựa chọn sai lầm không chỉ ảnh hưởng đến hiệu quả hoạt động của hệ thống điện mà còn tiềm ẩn nguy cơ chập cháy, điện giật, gây nguy hiểm cho tính mạng và tài sản.
Khi chọn mua dây cáp điện, bạn cần lưu ý các yếu tố sau:
- Công suất (tải) của thiết bị: Xác định tổng công suất mà dây cáp cần tải để chọn tiết diện lõi phù hợp.
- Môi trường lắp đặt: Trong nhà, ngoài trời, dưới đất, có ẩm ướt, có hóa chất hay không?
- Cấp điện áp: Phù hợp với điện áp của hệ thống (hạ thế, trung thế, cao thế).
- Yêu cầu đặc biệt: Chống cháy, chống nhiễu, có giáp bảo vệ…
Kết Luận
Dây cáp điện tưởng chừng đơn giản nhưng lại là một phần không thể thiếu trong cuộc sống hiện đại của chúng ta. Hy vọng với những thông tin cơ bản về định nghĩa, cấu tạo và các loại dây cáp điện thông dụng trong bài viết này, bạn đã có cái nhìn rõ ràng hơn về “mạch máu” của dòng điện. Việc hiểu rõ về chúng không chỉ giúp bạn tự tin hơn mà còn góp phần đảm bảo an toàn cho chính mình và mọi người xung quanh trong việc sử dụng điện!
