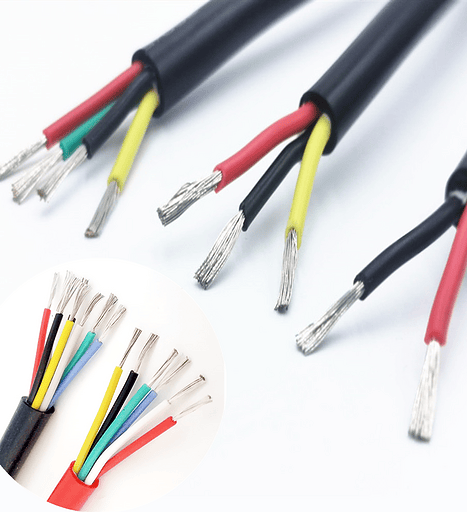

Việc lựa chọn số lượng lõi cáp về cơ bản phụ thuộc vào loại hệ thống mà nó sẽ được lắp đặt.
Nói chung, có hai loại hệ thống:
- 1. Hệ thống cân bằng hoàn hảo và
- 2. Hệ thống có một số mức độ mất cân bằng (hoặc Hệ thống không cân bằng).
Nói chung kích thước cáp được chọn để lắp đặt dựa trên các thông số dưới đây:
- 1. Điều kiện lắp đặt cáp và tải mà cáp sẽ mang
- 2. Định mức dòng điện liên tục của cáp
- 3. Cân nhắc về sụt áp và đoản mạch
- 4. Tống trở vòng sự cố chạm đất
Cáp 3 lõi
Các loại cáp này thường được sử dụng cho hệ thống 3 pha cân bằng hoàn hảo. Khi dòng điện trên 3 dây dẫn của hệ thống 3 pha bằng nhau và ở góc pha chính xác 120°, thì hệ thống được cho là cân bằng. Tải 3 pha giống hệt nhau về mọi mặt mà không cần dây trung tính. Một ví dụ quan trọng của tải 3 pha là động cơ điện và đó là lý do tại sao, chúng được cung cấp qua cáp 3 lõi trong hầu hết các trường hợp.
Cáp 3 lõi + 1 lõi nhỏ hơn
Hệ thống 3 pha có thể có dây trung tính. Dây này cho phép hệ thống 3 pha được sử dụng ở điện áp cao hơn trong khi nó vẫn hỗ trợ tải một pha có điện áp thấp hơn. Trong những trường hợp như vậy, không có khả năng các tải sẽ giống hệt nhau, vì vậy dây trung tính sẽ mang dòng điện mất cân bằng của hệ thống. Mức độ mất cân bằng càng lớn thì dòng trung tính càng lớn.
Khi có một số mức độ mất cân bằng và lượng dòng sự cố rất nhỏ, thì cáp 3 lõi + 1 lõi nhỏ hơn được sử dụng. Trong các loại cáp này, một dây trung tính có tiết diện giảm so với 3 dây dẫn chính được sử dụng để mang một lượng nhỏ dòng điện không cân bằng.
Cáp 4 lõi (tiết diện 4 lõi bằng nhau)
Khi có các điều kiện mất cân bằng nghiêm trọng, lượng dòng sự cố sẽ tăng lên mức rất cao.
Nói chung trong trường hợp tải tuyến tính, trung tính chỉ mang dòng điện do mất cân bằng giữa các pha.
Các tải phi tuyến tính như nguồn điện kiểu chuyển mạch, máy tính, thiết bị văn phòng, chấn lưu đèn và máy biến áp ở mức tải thấp tạo ra dòng điện hài bậc ba (Định nghĩa về sóng hài và Nguồn gốc của chúng) nằm trong pha của tất cả các pha cung cấp.
Các dòng điện này không triệt tiêu tại điểm nối sao của hệ thống ba pha giống như các dòng điện có tần số bình thường, mà cộng lại, do đó dây trung tính mang các dòng điện hài bậc ba rất nặng.
Đó là lý do tại sao mặt cắt ngang của dây trung tính của cáp cấp nguồn cho thiết bị không bị giảm và được tạo ra với diện tích giống như của dây dẫn chính để mang dòng điện cao này.

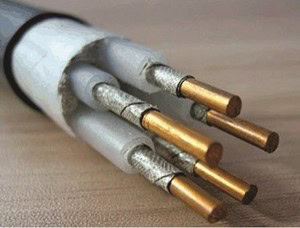

Cáp 5 và 6 lõi
Một số điều kiện có thể xảy ra khi lượng dòng điện sự cố (trung tính) trở nên rất lớn so với dòng điện pha. Khi tải liên quan đến loại tình huống này được cấp qua cáp nhiều lõi, thì cần phải sử dụng Cáp 5 lõi hoặc 6 lõi.
Trong điều kiện này, hai (hoặc ba) dây dẫn có thể được sử dụng song song để mang một lượng lớn dòng điện không cân bằng được tạo ra…
