Hướng dẫn lựa chọn dây & cáp hạ thế

Please follow and like us:

A. LỰA CHỌN DÂY & CÁP

Khi chọn cáp, quý khách hàng cần xem xét những yếu tố sau:

• Dòng điện định mức

Độ sụt áp

Dòng điện ngắn mạch

Cách lắp đặt

Nhiệt độ môi trường hoặc nhiệt độ đất.



Dòng điện định mức:

Dòng điện chạy trong ruột cáp thì sẽ sinh nhiệt làm cho cáp nóng lên. Khi nhiệt độ cáp vượt quá mức cho phép thì phải chọn cáp có tiết diện ruột dẫn lớn hơn.

Các bảng về dòng điện định mức và độ sụt áp sau đây dựa trên :

Nhiệt độ làm việc cho phép tối đa của ruột dẫn.

Nhiệt độ không khí

Nhiệt độ đất

Nhiệt trở suất của đất.

Độ sâu lắp đặt (khi chôn cáp trong đất)

Điều kiện lắp đặt.



Độ sụt áp:

Một yếu tố quan trọng khác phải xem xét khi chọn cỡ cáp là độ sụt áp do tổn hao trên cáp.

Độ sụt áp phụ thuộc vào:

Dòng điện tải

Hệ số công suất

Chiều dài cáp

• Điện trở cáp

• Điện kháng cáp

IEE 522-8 quy định độ sụt áp không được vượt quá 2,5 % điện áp danh định.

Với mạch 1 pha 220 V độ sụt áp cho phép 5,5 V. Với mạch 3 pha 380 V độ sụt áp cho phép 9,5 V.

Khi sụt áp lớn hơn mức cho phép thì khách hàng phải chọn cáp có tiết diện ruột dẫn lớn hơn. Bảo quản các đầu dây cáp điện:

– Yêu cầu đảm bảo không cho hơi ẩm của vôi vữa, hóa chất trong xi măng, nước… xâm nhập vào đầu dây điện làm đen ruột dẫn đồng…

– Các đoạn dây chờ đấu nối; các đoạn dây còn thừa sau thi công; các cuộn dây mới đã tháo bao bì phải dùng nắp chụp đầu dây điện ấn chặt hoặc băng keo điện quấn chặt và kín tại các đầu dây điện.



B. LẮP ĐẶT

1. Độ uốn cong lắp đặt tối thiểu

Loại cáp 1 lõi Nhiều lõi
Hạ thế 0,6/1 kV Không giáp 8D 6D
Giáp bằng sợi 10D 8D

D: Đường kính của cáp

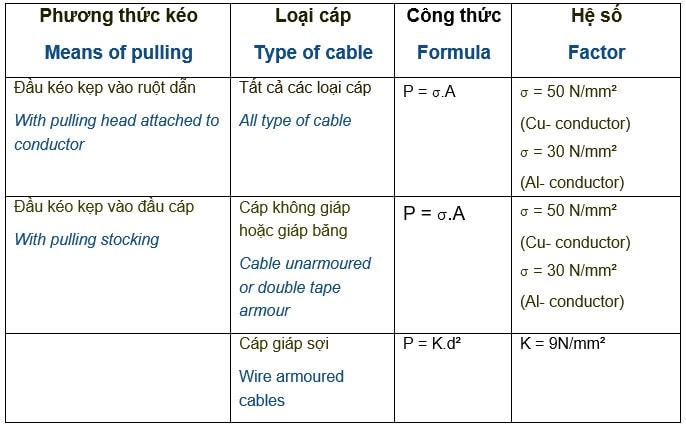

2. Lực kéo cáp tối đa cho phép (Permissible max. pulling tensile)



P : Lực kéo (N)

A : Tiết diện tổng các ruột dẫn (mm)

d : Đường kính cắp (mm)



3. Áp suất tác dụng lên cáp

Áp suất tối đa cho phép tác dụng lên cáp tại điểm uốn trong khi lắp đặt là 500 kg/m.



4. Tách vỏ cáp

Thao tác cẩn thận khi thi công không làm hỏng lớp cách điện dẫn đến đánh thủng cáp.

5. Làm sạch bề mặt lớp cách điện

Phải làm sạch bề mặt lớp cách điện để không bị phóng điện tại đầu nối.

6. Xử lý chống thấm nước cho đầu nối ngoài trời

Đầu nối ngoài trời phải được xử lý chống thấm nước và quấn băng cẩn thận để nước không luồn vào đầu cáp.

C. HƯỚNG DẪN ĐẶT HÀNG CÁP HẠ THẾ

Khi đặt hàng xin quí khách vui lòng liên hệ số hotline
