GFCI (Ground Fault Circuit Interrupter) là thiết bị ngắt mạch lỗi nối đất, nhiều người gọi là CB chống giật. Nó được lắp đặt trong tủ điện của ngôi nhà hoặc hộp cầu dao để cung cấp khả năng bảo vệ lỗi nối đất cho toàn bộ mạch nhánh làm việc qua nó. Thiết bị bảo vệ người dùng khỏi bị điện giật hoặc cháy nổ.
GFCI bảo vệ chống giật điện
Theo Energy Education Council (EEC): “Bộ ngắt mạch nối đất (GFCI) có thể giúp ngăn ngừa điện giật. Nếu cơ thể một người bắt đầu bị điện giật, GFCI sẽ cảm nhận được điều này và cắt điện trước khi người đó có thể bị thương.
Trong khi GFCI ngăn chặn điện giật thì AFCI chống phát tia lửa và gây cháy. Nếu bạn muốn cả khả năng bảo vệ AFCI và GFCI, thì có loại cầu dao kết hợp AFCI/GFCI. Cầu dao loại này được lắp đặt giống như cầu dao GFCI.
Chuẩn bị
Có nhiều loại tủ điện khác nhau. Trước khi lắp đặt cầu dao mới, bạn phải đảm bảo cầu dao mới phù hợp với loại tủ điện được dùng.
Cầu dao mới cũng phải có định mức điện áp và cường độ dòng điện thích hợp cho mạch điện mà nó sẽ bảo vệ.
Lưu ý an toàn
Lắp đặt cầu dao là làm việc gần thiết bị mang điện áp có khả năng gây chết người. Trước khi lắp cầu dao GFCI , phải tắt cầu dao chính và tất cả các mạch nhánh trong tủ điện. Trong khi lắp, các dây dẫn cấp điện nguồn và các vấu (thiết bị đầu cuối) nơi dây dẫn cấp điện nguồn được kết nối với tủ điện thì vẫn hoạt động. Vì thế, phải cẩn trọng: Không bao giờ được chạm vào các dây điện nguồn hoặc vấu khi làm việc với tủ điện.
Cầu dao tiêu chuẩn và GFCI

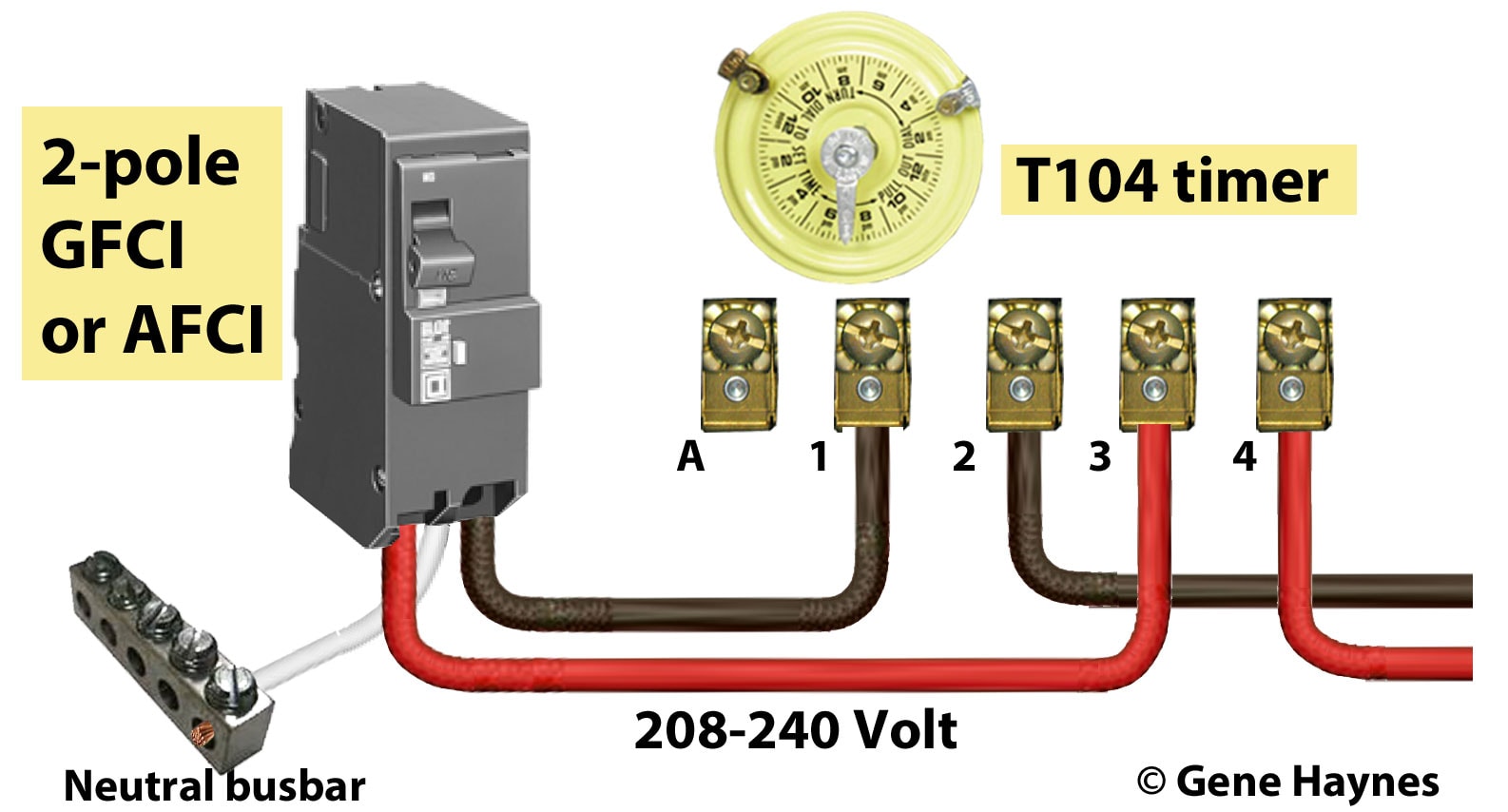

Cả cầu dao tiêu chuẩn và cầu dao GFCI đều là cầu dao đơn cực chiếm một ô trong tủ điện và kết nối với dây nóng. Sự khác biệt chính giữa hai loại cầu dao là ở kết nối trung tính. Với cầu dao tiêu chuẩn, dây trung tính của mạch kết nối với thanh cái trung tính của tủ điện; nó không kết nối với cầu dao. Nhưng với cầu dao GFCI hoặc AFCI/GFCI, dây trung tính của mạch sẽ kết nối với cực trung tính trên cầu dao. Cầu dao GFCI hoặc AFCI/GFCI cũng có dây trung tính ngắn, cuộn, được lắp sẵn trên cầu dao; đoạn dây này kết nối với thanh cái trung tính trong tủ điện.
CẢNH BÁO
Điều quan trọng là bạn phải kết nối dây nóng với cực nóng trên cầu dao GFCI và dây trung tính của mạch điện với cực trung tính của cầu dao GFCI. Việc nối nhầm 2 loại dây này sẽ đảo ngược cực tính của mạch điện và cầu dao không cung cấp khả năng bảo vệ cho mạch điện nữa — ngay cả khi nút kiểm tra của cầu dao hoạt động bình thường.
Dụng cụ cần thiết
Thiết bị / Dụng cụ
- Tua vít
- Bút thử diện
- Kìm (nếu cần)
Nguyên vật liệu
- Bộ ngắt mạch GFCI hoặc AFCI/GFCI
Hướng dẫn
Dưới đây là hướng dẫn lắp đặt bộ ngắt mạch GFCI hoặc AFCI/GFCI cho mạch điện mới. Trong trường hợp hệ thống dây dẫn của mạch điễn đã được định tuyến vào tủ điện và chỉ đang chờ kết nối với một cầu dao mới. Các bước thực hiện sẽ hơi khác một chút nếu bạn thay thế một cầu dao tiêu chuẩn bằng cầu dao GFCI hoặc AFCI/GFCI mới.
Bước 1: Tắt nguồn
Mở tủ điện, chuyển cầu dao chính sang vị trí TẮT.
Tháo nắp của tủ điện mà không chạm vào bất kỳ dây nào bên trong tủ điện.
Sử dụng bút thử điện, hoặc bút thử điện không tiếp xúc trên một số dây và cầu dao, để xác nhận nguồn điện bên trong tủ điện đã tắt hẳn. Kiểm tra cả hai cực của cầu dao hai cực, đảm bảo rằng cầu dao được BẬT.
LƯU Ý
Tắt cầu dao chính sẽ tắt nguồn điện của các thanh cái nóng của tủ điện và tất cả các mạch điện nhánh chạy ra từ cầu dao, nhưng không tắt nguồn điện từ dây nguồn cấp điện đầu vào tủ điện, và các vấu đầu cuối trong tủ điện. Vì thế, không bao giờ chạm vào các đầu cực của cầu dao chính hoặc dây điện cấp điện dầu vào của tủ điện.
Bước 2. Loại bỏ tấm chờ
Nếu trong thiết kế tủ điện có các tấm chờ ứng với vị trí lắp các cầu dau. Dùng kìm, tháo một trong các tấm trên để tạo lỗ cho cầu dao mới.
Bước 3. Kết nối Bộ ngắt mạch GFCI hoặc AFCI/GFCI
Chuyển cầu dao mới sang vị trí TẮT. Kết nối dây mạch nóng với đầu vít “NÓNG” trên cầu dao bằng tuốc nơ vít. Kết nối dây mạch trung tính với đầu vít “TRUNG TÍNH” trên cầu dao.
Kết nối dây trung tính của cầu dao với thanh cái trung tính trên tủ điện. Không kết nối nhiều dây với một vấu. Đảm bảo tất cả các mối nối đều chặt chẽ.
Bước 4. Đặt cầu dao vào vị trí
Lắp cầu dao vào tủ điện theo chỉ dẫn của nhà sản xuất. Hầu hết các cầu dao đều có rãnh hoặc chân ở đầu ngoài của cầu dao vừa với ray lắp ở mặt ngoài của khu vực dành cho cầu dao trong tủ điện. Đầu bên trong của cầu dao khớp vào một mấu hoặc kẹp trên thanh cái nóng của bảng điều khiển.
Bước 5. Kiểm tra cầu dao
Lắp lại nắp tủ điện (và cửa, nếu có). Tắt tất cả các cầu dao nhánh. Ngoài ra, hãy tắt mọi thiết bị được cung cấp bởi mạch điện từ cầu dao mới. Chuyển cầu dao chính sang vị trí BẬT để khôi phục nguồn điện cho tủ điện, sau đó bật lần lượt từng cầu dao nhánh, bao gồm cả cầu dao GFGI mới. Kiểm tra cầu giao GFGI theo hướng dẫn của nhà sản xuất. Đóng cửa tủ điện.
Hoàn thành!
Việc lắp đặt cầu dao nên được thực hiện bởi thợ điện chuyên nghiệp để đảm bảo chính xác và an toàn.
