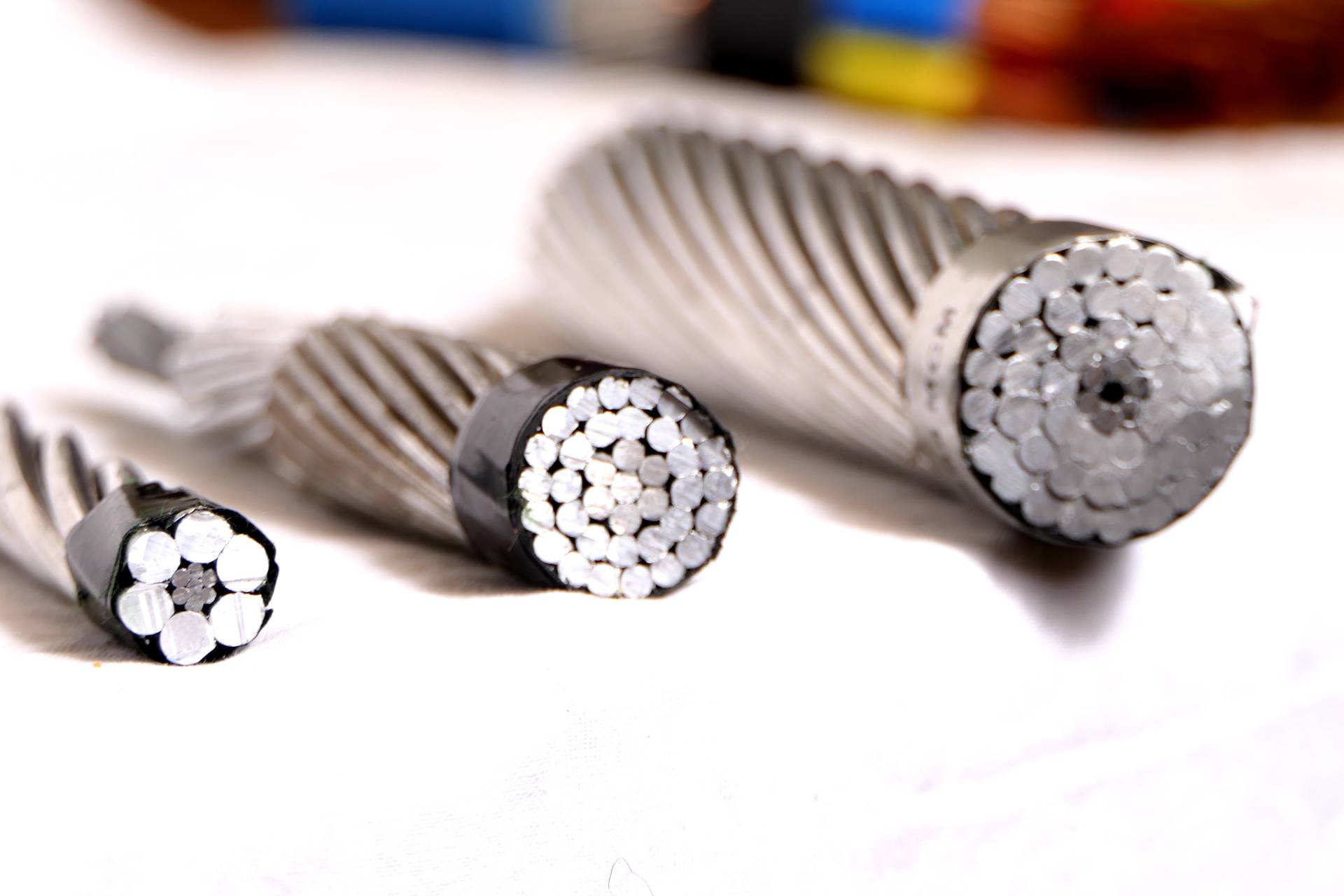

Dây dẫn điện bằng nhôm được gia cố bằng thép (ACSR) là dây dẫn được bện đồng tâm với một hoặc nhiều lớp dây nhôm cứng với độ tinh khiết cao (từ 99.5% trở lên) được kéo cứng trên lõi dây thép mạ kẽm. Lõi có thể là dây đơn hoặc một vài lớp bện đồng tâm tùy theo kích thước.
Lõi thép được mạ kẽm loại A, B hoặc loại C để chống ăn mòn. Khả năng bảo vệ chống ăn mòn bổ sung được thực hiện thông qua việc bôi mỡ vào lõi hoặc bôi mỡ vào dây dẫn hoàn chỉnh.
Tỷ lệ thép và nhôm trong dây dẫn ACSR có thể được lựa chọn dựa trên độ bền cơ học và khả năng mang dòng điện theo yêu cầu của từng ứng dụng.
Tiết diện của hai kim loại (Nhôm & Thép mạ kẽm) có tỷ lệ 1:6. Nhưng trong trường hợp dây dẫn có độ bền cao, tỷ lệ của chúng có thể là 1:4.
Dây dẫn ACSR được công nhận về tính kinh tế, độ tin cậy và tỷ lệ cường độ/trọng lượng thuận lợi. Dây dẫn ACSR kết hợp trọng lượng nhẹ và độ dẫn điện tốt của nhôm với độ bền kéo cao và độ chắc chắn của thép. Điều này có thể mang lại sức căng cao hơn, ít độ võng hơn và độ dài của nhịp dài lớn hơn so với hầu hết các loại dây dẫn trên không khác.
Dây dẫn ACSR có đường kính lớn nhất so với bất kỳ loại dây dẫn nào khác có cùng điện trở, do đó tổn thất quang hoa sẽ giảm khi sử dụng các dây dẫn này.
Đặc trưng của dây nhôm trần lõi thép ACSR
– Độ bền kéo cao
– Đặc tính võng tốt hơn
– Thiết kế kinh tế
– Phù hợp nhất cho đường dây truyền tải có nhịp dài
Ứng dụng và cách sử dụng chung cho ACSR
Cáp ACSR (Aluminum Conductor Steel Reinforced) được sử dụng rộng rãi trong nhiều ứng dụng khác nhau do có nhiều ưu điểm. Một số cách sử dụng phổ biến nhất của cáp ACSR bao gồm:
1. Truyền tải điện trên không:
Một trong những ứng dụng chính của cáp ACSR là truyền tải điện trên không. Cáp được sử dụng để truyền năng lượng điện từ điểm này sang điểm khác, thường là trên một khoảng cách dài. Sự kết hợp giữa dây dẫn nhôm có điện trở suất thấp và lõi thép cường độ cao khiến nó rất phù hợp để sử dụng trong các đường dây truyền tải điện trên cao có điện áp cao.
2. Đường dây phân phối:
Cáp ACSR cũng được sử dụng phổ biến trong các đường dây phân phối để cung cấp điện cho các hộ gia đình và doanh nghiệp. Tính linh hoạt của cáp khiến nó rất phù hợp để sử dụng trong các loại đường dây phân phối khác nhau, từ khu vực nông thôn đến khu vực thành thị đông dân cư.
3. Hệ thống năng lượng tái tạo:
Cáp ACSR ngày càng được sử dụng nhiều trong các hệ thống năng lượng tái tạo, chẳng hạn như lắp đặt năng lượng gió và năng lượng mặt trời. Điện trở thấp và khả năng mang dòng điện cao của cáp khiến nó rất phù hợp để sử dụng trong các hệ thống này, nơi nó được dùng để truyền năng lượng điện từ nguồn năng lượng tới lưới điện.
4. Hệ thống dòng điện một chiều điện áp cao (HVDC):
Cáp ACSR cũng được sử dụng trong hệ thống HVDC, nơi nó được sử dụng để truyền tải điện trên khoảng cách xa. Điện trở thấp và lõi thép cường độ cao của cáp khiến cáp rất phù hợp để sử dụng trong các hệ thống này, nơi cáp được dùng để truyền năng lượng điện từ vị trí này sang vị trí khác với tổn thất năng lượng tối thiểu.
Nhìn chung, cáp ACSR là một lựa chọn linh hoạt và đáng tin cậy cho nhiều ứng dụng truyền tải và phân phối điện. Cho dù bạn đang muốn truyền tải điện năng trên khoảng cách xa hay phân phối đến gia đình và doanh nghiệp, cáp ACSR là một lựa chọn tuyệt vời.
Ưu điểm của ACSR
1. Khả năng truyền tải điện trên khoảng cách xa với tổn thất năng lượng tối thiểu
Một trong những ưu điểm chính của cáp ACSR là khả năng truyền tải điện trên khoảng cách xa với tổn thất năng lượng tối thiểu. Các dây nhôm trong cáp có điện trở thấp, nghĩa là chúng có thể dẫn một lượng dòng điện lớn với mức tổn thất năng lượng tối thiểu. Lõi thép cung cấp thêm độ bền cho cáp, cho phép cáp được sử dụng trong các đường dây truyền tải điện trên không có điện áp cao.
2. Tính linh hoạt
Một ưu điểm khác của cáp ACSR là tính linh hoạt của nó. Cáp có thể dễ dàng được sản xuất với nhiều kích cỡ và cấu hình khác nhau, tùy thuộc vào yêu cầu cụ thể của một dự án truyền tải điện cụ thể. Ví dụ, cáp ACSR có thể được sản xuất với số lượng dây nhôm khác nhau, tùy thuộc vào khả năng mang dòng yêu cầu. Ngoài ra, cáp có thể được sản xuất với nhiều đường kính khác nhau, tùy thuộc vào độ bền và trọng lượng yêu cầu của cáp.
3. Dễ lắp đặt
Về mặt lắp đặt, cáp ACSR tương đối dễ lắp đặt so với các loại cáp truyền tải điện khác. Cáp có trọng lượng nhẹ nên dễ xử lý hơn và có thể dễ dàng nối và kết thúc ở cuối đường truyền.
Nhìn chung, cáp ACSR là một lựa chọn hiệu quả và đáng tin cậy để truyền tải điện trên không. Sự kết hợp giữa dây dẫn nhôm có điện trở thấp và lõi thép cường độ cao khiến nó rất phù hợp với nhiều ứng dụng truyền tải điện. Nếu bạn đang tìm kiếm một cách hiệu quả và tiết kiệm chi phí để truyền tải điện năng trên khoảng cách xa thì cáp ACSR chắc chắn đáng để xem xét.
ACSR do Vạn Xuân sản xuất đáp ứng các yêu cầu của các tiêu chuẩn TCVN và quốc tế IEC.
