Bạn đang băn khoăn không biết đâu là dây điện, đâu là cáp điều khiển khi nhìn vào một mớ dây nhợ chằng chịt? Đừng lo lắng! Trong cuộc sống hàng ngày, chúng ta thường xuyên tiếp xúc với hệ thống điện nhưng không phải ai cũng hiểu rõ về từng loại dây dẫn. Bài viết này sẽ giúp bạn “giải mã” sự khác biệt cơ bản giữa dây điện thông thường và cáp điều khiển một cách dễ hiểu nhất, ngay cả khi bạn không có nhiều kiến thức chuyên môn về điện.
I. Dây Điện Và Cáp Điều Khiển: Hai “Ngôi Sao” Khác Biệt Trong Hệ Thống Điện
Trước khi đi sâu vào chi tiết, hãy cùng hình dung đơn giản:
- Dây điện: Giống như những con đường cao tốc lớn, chuyên chở dòng điện mạnh để cung cấp năng lượng cho các thiết bị, máy móc. Mục đích chính của nó là truyền tải điện năng.

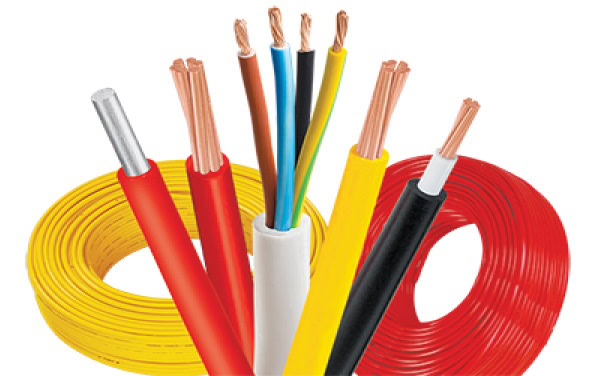

Dây điện - Cáp điều khiển: Lại giống như những con đường nhỏ hơn, nhưng phức tạp hơn, mang theo những tín hiệu “chỉ đạo” để các thiết bị hoạt động theo ý muốn. Mục đích chính là truyền tải tín hiệu điều khiển.

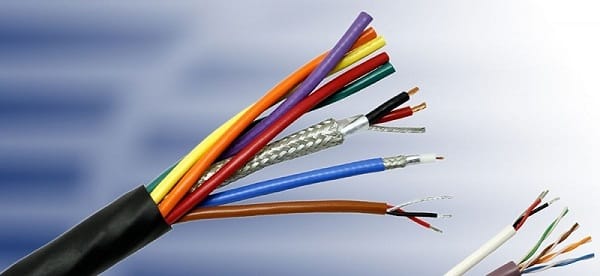

Cáp điều khiển
Nghe có vẻ đơn giản phải không? Giờ chúng ta hãy cùng khám phá sâu hơn về từng loại để thấy rõ sự khác biệt.
II. Dây Điện: “Mạch Máu” Truyền Tải Năng Lượng
Dây điện là loại dây dẫn quen thuộc nhất trong mọi gia đình, văn phòng, nhà xưởng. Chúng có nhiệm vụ chính là dẫn truyền dòng điện từ nguồn tới các thiết bị tiêu thụ như đèn, tivi, tủ lạnh, máy giặt, v.v.
1. Cấu tạo của dây điện:
Dây điện thường có cấu tạo khá đơn giản, bao gồm:
- Lõi dẫn điện: Đây là phần quan trọng nhất, làm từ kim loại có khả năng dẫn điện tốt như đồng hoặc nhôm. Lõi có thể là một sợi đặc (dây cứng) hoặc nhiều sợi nhỏ xoắn lại với nhau (dây mềm).
- Lớp vỏ cách điện: Bao bọc bên ngoài lõi, thường làm từ nhựa PVC hoặc XLPE. Lớp vỏ này có tác dụng cách ly dòng điện, ngăn chặn rò rỉ điện và bảo vệ người sử dụng khỏi bị điện giật.
2. Đặc điểm nổi bật của dây điện:
- Số lượng lõi ít: Thông thường, dây điện chỉ có 1 đến 2 lõi dẫn (dây pha và dây trung tính) đối với hệ thống điện dân dụng. Trong công nghiệp, có thể có 3 hoặc 4 lõi.
- Tiết diện lõi lớn: Để tải được dòng điện mạnh, lõi của dây điện thường có tiết diện tương đối lớn (ví dụ: 1.5mm², 2.5mm², 4mm², 6mm², v.v.).
- Mục đích sử dụng: Chủ yếu dùng để truyền tải điện năng phục vụ việc chiếu sáng, sinh hoạt, vận hành máy móc.
- Khả năng chịu tải cao: Dây điện được thiết kế để chịu được dòng điện lớn và điện áp nhất định (ví dụ: 220V, 380V).
- Không có lớp chống nhiễu đặc biệt: Với mục đích truyền tải điện năng, dây điện không cần các lớp bảo vệ đặc biệt để chống nhiễu tín hiệu.
3. Các loại dây điện phổ biến:
- Dây đơn (dây cứng): Lõi chỉ gồm một sợi đồng hoặc nhôm cứng. Thường dùng đi âm tường, luồn ống.
- Dây đôi (dây mềm): Gồm nhiều sợi đồng nhỏ xoắn lại, mềm dẻo hơn, dễ uốn cong. Thường dùng cho các thiết bị di động, dây nối dài.
- Dây cáp điện dân dụng: Loại nhiều lõi, có vỏ bọc chắc chắn hơn, thường dùng cho nguồn tổng, các nhánh chính trong nhà.
III. Cáp Điều Khiển: “Người Chỉ Huy” Thông Minh
Cáp điều khiển là một loại cáp chuyên dụng hơn, không dùng để truyền tải điện năng chính mà dùng để truyền tín hiệu điều khiển, dữ liệu hoặc tín hiệu đo lường từ các thiết bị cảm biến, bộ điều khiển đến các thiết bị chấp hành trong hệ thống tự động hóa.
1. Cấu tạo của cáp điều khiển:
Cáp điều khiển có cấu tạo phức tạp hơn dây điện thông thường, bao gồm:
- Nhiều lõi dẫn nhỏ: Đây là điểm khác biệt lớn nhất. Cáp điều khiển thường có rất nhiều lõi dẫn nhỏ (từ 2 đến vài chục lõi), mỗi lõi có tiết diện nhỏ.
- Lớp cách điện cho từng lõi: Mỗi lõi đều có lớp cách điện riêng.
- Lớp vỏ bọc chung: Nhiều lõi được gom lại và bọc bởi một lớp vỏ chung bên ngoài.
- Lớp chống nhiễu (tùy chọn): Đây là một đặc điểm quan trọng của cáp điều khiển. Để đảm bảo tín hiệu không bị nhiễu bởi các yếu tố bên ngoài (sóng điện từ, từ trường), cáp điều khiển thường có thêm:
- Lớp lưới đồng bện (Shield/Screen): Một lớp lưới kim loại bện chặt bao quanh các lõi.
- Lá nhôm (Foil): Một lớp lá nhôm mỏng bao quanh các lõi.
- Dây tiếp địa (Drain wire): Một sợi dây nhỏ chạy song song với các lõi, dùng để nối đất lớp chống nhiễu.
- Giáp bảo vệ (tùy chọn): Đối với những môi trường khắc nghiệt, cáp điều khiển có thể có thêm lớp giáp bằng thép (STA – Steel Tape Armoured hoặc SWA – Steel Wire Armoured) để chống va đập, chống gặm nhấm.
2. Đặc điểm nổi bật của cáp điều khiển:
- Số lượng lõi nhiều: Từ vài lõi đến hàng chục lõi, mỗi lõi đảm nhiệm một tín hiệu riêng.
- Tiết diện lõi nhỏ: Tiết diện các lõi thường rất nhỏ (ví dụ: 0.5mm², 0.75mm², 1.0mm², 1.5mm²), đủ để truyền tải tín hiệu chứ không phải dòng điện lớn.
- Mục đích sử dụng: Truyền tải tín hiệu điều khiển, tín hiệu đo lường, tín hiệu âm thanh, hình ảnh trong các hệ thống tự động hóa, điều khiển công nghiệp, tòa nhà thông minh, hệ thống an ninh, v.v.
- Khả năng chống nhiễu cao: Đây là yếu tố then chốt giúp tín hiệu không bị sai lệch, đảm bảo độ chính xác cho hệ thống.
- Khả năng chịu môi trường khắc nghiệt: Nhiều loại cáp điều khiển được thiết kế để hoạt động tốt trong môi trường công nghiệp có hóa chất, dầu, nhiệt độ cao hoặc có độ ẩm lớn.
IV. Bảng So Sánh Nhanh Dây Điện Và Cáp Điều Khiển
Để bạn dễ hình dung, dưới đây là bảng so sánh tóm tắt những điểm khác biệt chính:
V. Làm Thế Nào Để Phân Biệt Nhanh Chóng Trong Thực Tế?
Với những kiến thức trên, bạn đã có thể tự tin hơn khi nhìn vào các loại dây dẫn. Dưới đây là một vài mẹo nhỏ để nhận biết nhanh trong thực tế:
- Nhìn vào số lượng lõi:
- Nếu chỉ thấy 1, 2, 3 hoặc 4 lõi to rõ ràng bên trong lớp vỏ bọc, rất có thể đó là dây điện.
- Nếu thấy rất nhiều lõi nhỏ li ti (hơn 4-5 lõi), chắc chắn đó là cáp điều khiển.
- Xem xét tiết diện lõi:
- Lõi to, mập mạp thường là dây điện.
- Lõi nhỏ, mảnh mai thường là cáp điều khiển.
- Kiểm tra lớp chống nhiễu (nếu có thể):
- Nếu bóc lớp vỏ bên ngoài và thấy một lớp lưới kim loại hoặc lá nhôm bao quanh các lõi bên trong, đó gần như chắc chắn là cáp điều khiển. Dây điện thông thường không có lớp này.
- Dựa vào mục đích sử dụng:
- Đang cấp nguồn cho ổ cắm, đèn, tủ lạnh? Đó là dây điện.
- Đang nối từ một cảm biến đến bộ điều khiển, hoặc từ camera đến đầu ghi? Đó là cáp điều khiển.
VI. Tầm Quan Trọng Của Việc Lựa Chọn Đúng Loại Dây/Cáp
Việc phân biệt và sử dụng đúng loại dây điện hay cáp điều khiển là cực kỳ quan trọng vì:
- Đảm bảo an toàn: Sử dụng dây điện quá nhỏ cho tải lớn có thể gây quá tải, chập cháy. Sử dụng cáp không có chống nhiễu cho tín hiệu nhạy cảm có thể gây sai lệch hệ thống.
- Hiệu quả hoạt động: Lựa chọn đúng loại cáp giúp hệ thống hoạt động ổn định, chính xác và hiệu quả.
- Tiết kiệm chi phí: Mua đúng loại cáp cần thiết, tránh lãng phí tiền vào những loại cáp có tính năng không cần thiết.
- Tăng tuổi thọ hệ thống: Cáp phù hợp với môi trường và ứng dụng sẽ có độ bền cao hơn.
Kết Luận
Hy vọng với những giải thích đơn giản và ví dụ minh họa trên, bạn đã có thể dễ dàng phân biệt được dây điện và cáp điều khiển. Dù không phải là chuyên gia, việc nắm vững những kiến thức cơ bản này sẽ giúp bạn chủ động hơn trong việc quan sát, lựa chọn và thậm chí là yêu cầu đúng loại dây dẫn khi cần sửa chữa hoặc lắp đặt hệ thống điện trong gia đình hay nơi làm việc. Hãy luôn nhớ rằng, việc lựa chọn đúng loại cáp không chỉ tối ưu hiệu quả mà còn đảm bảo an toàn tuyệt đối cho bạn và những người xung quanh!
