Như chúng ta đã biết, nền văn minh hiện đại phụ thuộc nhiều vào điện và dòng điện thì lại phụ thuộc vào dây cáp. Do đó, có thể nói cáp chính là cột sống của bất kỳ mạng phân phối điện nào. Trên thị trường hiện có rất nhiều thương hiệu dây cáp điện được cung cấp cho mục đích này. Mặc dù tất cả đều tuyên bố tuân thủ các thông số kỹ thuật tiêu chuẩn cụ thể, nhưng thực tế cho thấy không phải lúc nào những tuyên bố đó cũng chính xác. Khi chọn cáp cho một ứng dụng cụ thể, chúng ta cần đặc biệt chú trọng đến chất lượng, vì chi phí vận hành hàng năm đóng vai trò quan trọng bên cạnh việc đảm bảo an toàn hoạt động.
Trong bài viết này, chúng tôi muốn nhấn mạnh rằng việc lựa chọn cáp một cách cẩn thận là rất quan trọng để người dùng cuối có thể hiểu rõ rằng sự lựa chọn không đúng có thể dẫn đến tổn thất tài chính trực tiếp về chi phí vận hành hàng năm và tạo ra các điều kiện không an toàn.
Tổn thất kinh tế của một quốc gia có thể là đáng kể nếu có sự lãng phí năng lượng do sử dụng cáp kém chất lượng.
Nói chung, hơn 70% tổng chi phí của cáp là dành cho nhôm và đồng. Tuy nhiên, trong thị trường hiện nay, đã có xu hướng tăng giá mạnh đối với nhôm và đồng trong vài năm qua.
Tình hình này đặt ra một vấn đề nghiêm trọng về cung cấp cáp không đáp ứng tiêu chuẩn hiện tại. Có những nhà sản xuất cáp muốn cắt giảm chi phí bằng cách sử dụng ít đồng hoặc nhôm hơn cần thiết và sử dụng dây dẫn không tinh khiết hoặc tái chế. Xu hướng này nhằm mục đích giảm chi phí đầu vào tổng thể cho nhà sản xuất cáp.
Tiêu chuẩn cáp quy định giới hạn điện trở dây dẫn tối đa. Để đạt được mục tiêu này, các phương pháp như giảm đường kính dây dẫn hoặc sử dụng vật liệu không tinh khiết/tái chế đã được áp dụng để giảm đáng kể chi phí đầu vào của đồng/nhôm.
Kết quả của việc giảm thành phần nhôm và đồng là dây cáp được cung cấp với giá rẻ hơn. Thậm chí có lúc ngạc nhiên khi nhận thấy rằng giá của cáp thậm chí còn thấp hơn giá của nguyên vật liệu cần thiết.
Những hư hỏng do cáp kém chất lượng gây ra ảnh hưởng nghiêm trọng dưới hình thức tiền mất tật mang trực tiếp về tiêu thụ điện năng quá mức, bên cạnh hiện tượng nóng quá mức và giảm mức độ an toàn trong mạng lưới hệ thống điện.
Nhìn chung, xét về hiệu suất chức năng, những khiếm khuyết nghiêm trọng như vậy không thể được đánh giá trong quá trình mua hoặc lắp đặt cáp ở người tiêu dùng.
Từ những phát hiện trong một nghiên cứu điển hình dưới đây, bài viết này sẽ giải thích cho người dùng cuối biết mức độ gia tăng chi phí vận hành hàng năm, và tổn thất năng lượng quá mức do sử dụng cáp không đạt tiêu chuẩn.
Một nghiên cứu điển hình tại Ấn Độ
Một hệ thống điện với các thông số như sau:
Điện áp hệ thống: 415 V, 3 pha, 4 dây
Tải hiện tại = 160 amps
Chiều dài tuyến đường = 620 mét
Cáp 3,5C x 150 mét vuông với ruột dẫn nhôm và lớp cách điện XLPE đã được chọn và có hai nhà cung cấp cáp cho hệ thống điện này:
Nhà cung cấp A @ Rs. 350 mỗi mét
Nhà cung cấp B @ Rs. 300 mỗi mét.
Cáp của “Nhà cung cấp B” được chọn vì nó rẻ hơn.
Khi điều tra, người ta nhận thấy rằng kích thước cáp thực tế của Nhà cung cấp B nhỏ hơn 20%, tức là (120 mét vuông thay vì 150 mét vuông). Đường kính tổng thể của cáp này tương tự loại cáp 150 mét vuông với độ dày của vật liệu cách điện tăng lên. Bởi vì chi phí đầu vào thấp hơn do đó cáp được cung cấp với giá rẻ hơn.
Lỗi như vậy không thể được nhận thấy trong quá trình vận hành, vì kích thước được đề xuất là 150 mét vuông với công suất định mức là 255 ampe, trong khi đó cáp được chọn để hoạt động ở 160 ampe (65% công suất định mức). Vì thế, cáp bị đánh giá thấp 20% không gây ra bất kỳ sự cố chức năng ngay lập tức nào. Do đó hiệu suất hoạt động được cảm thấy là thỏa đáng.
Hóa đơn tiền điện quá mức
Trước hết, chúng ta tính Chi phí hoạt động tài chính không đổi Kf trong điều kiện tiêu chuẩn.
Kf (Chuẩn) = Tổng lượng tổn thất năng lượng trong hệ thống 3 pha
Kf (Chuẩn) = Tổn thất năng lượng 3 pha X Tỷ lệ đơn vị
……………….. = 3 x (I)2 x R xtx Đơn vị Tỷ lệ
I = đánh giá dòng điện định mức của cáp tính bằng ampe
R = Điện trở AC ở nhiệt độ vận hành tính bằng ôm/km

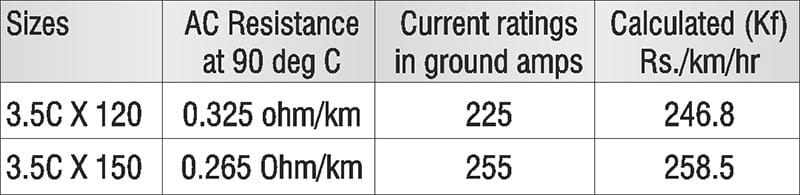

Các giá trị của dòng điện định mức & điện trở AC thường được đưa ra trong danh mục của nhà sản xuất như bảng dưới đây đối với cáp AL/XLPE:
Tỷ lệ đơn vị được lấy là @ Rs. 5/- KWH
Kf (Tiêu chuẩn) như tính toán ở trên dựa trên giả định sau:
- – Cáp phải được tải ở dòng điện định mức
- – Chiều dài tuyến 1 km
Nhưng trong điều kiện thực tế dòng tải nhỏ hơn với chiều dài tuyến thay đổi. Do đó, Kf được yêu cầu phải được tính toán ở các điều kiện hiện công trường và được tính toán như dưới đây.
Kf trong lắp đặt cụ thể
= X2 x Kf (Tiêu chuẩn) X Chiều dài tuyến km
X = Dòng tải thực/dòng định mức của cáp
X cho 150 mét vuông = 160/255 = 0,63
X cho 120 mét vuông = 160/225 = 0,71
Kể từ khi lắp đặt cụ thể:
- – Dòng tải thực tế là 160 ampe
- – Chiều dài tuyến = 0,620 km
Do đó các giá trị tính toán:
Kf cho 120 mét vuông = (0,71)2 X 246,8 X 0,62 = Rs. 77,1 mỗi giờ
Kf cho 150 mét vuông = (0,63)2 X 258,5 X 0,62 = Rs. 63,6 mỗi giờ
Bây giờ, Chi phí ban đầu (số tiền chi để mua cáp)
Nhà cung cấp Cáp A = 350 X 620 = Rs. 217.000/-
Nhà cung cấp Cáp B = 300 X 620 = Rs. 186.000/-
Tổng số tiền tiết kiệm được khi mua cáp từ Nhà cung cấp B so với Nhà cung cấp A:
Rs. 217.000 – Rs. 186.000 = Rs. 31.000
Tiêu thụ năng lượng
Số tiền chi tiêu dưới dạng năng lượng tiêu thụ trong trường hợp cáp của Nhà cung cấp A được sử dụng cho ứng dụng cụ thể trong một năm:
63,6 X 20 X 30 X 12 = Rs. 457.900 (giả sử hoạt động 20 giờ trong một ngày)
Số tiền chi tiêu dưới dạng năng lượng tiêu thụ trong trường hợp cáp của Nhà cung cấp B được sử dụng cho ứng dụng cụ thể trong một năm:
77,1 X 20 X 30 X 12 = Rs. 555.100 (giả sử hoạt động 20 giờ trong một ngày)
Tổng tổn thất do cáp từ Nhà cung cấp B:
Rs. 555.100 – Rs. 457.900 = Rs. 97.200 mỗi năm (8.100 Rupee / – mỗi tháng).
Phần kết luận
Mỗi tháng, mất đi Rs. 8.100 do tiêu thụ quá nhiều điện năng trong cáp kém chất lượng. Do đó, chỉ cần bốn tháng để mất đi Rs. 31.000, số tiền mà khách hàng đã tiết kiệm được một lần nhờ mua cáp rẻ hơn và sau đó, Rs. 8.100 mỗi tháng sẽ là hình phạt cho việc mua cáp kém chất lượng/rẻ hơn suốt đời. Do đó, cáp được mua hôm nay với giá thấp hơn 10% một lần có thể trở nên đắt hơn 20% trong suốt thời gian sử dụng nếu chất lượng của cáp không được quan tâm đúng mức.
Tác giả: Sanjeev Vyas
