Cáp điện bọc giáp kim loại là gì?
Cáp điện bọc giáp kim loại là các dòng cáp được bọc thêm một lớp giáp bằng kim loại ngay bên trong vỏ bọc ngoài, mục đích để bảo vệ các ruột dẫn và lớp cách điện bên trong khỏi tác động cơ học từ bên ngoài.
Khi nào nên sử dụng cáp có giáp kim loại?
Cáp điện có giáp kim loại được sử dụng trong những môi trường có tiềm năng gây hại cho cáp do tác động cơ học mạnh mẽ, va đập, thậm chí sự chênh lệch nhiệt độ. Trong các tình huống thực tế, cáp bọc thép được lựa chọn để sử dụng dưới lòng đất, dưới nước hoặc trong các ống dẫn dưới lòng đất.
Lớp vỏ bọc kim loại giúp đảm bảo độ bền cho cáp trong các ứng dụng đòi hỏi tính cơ học mạnh mẽ. Chúng được ưu tiên sử dụng cho việc lắp đặt di động, trong môi trường khắc nghiệt và trong trường hợp có sự hiện diện của các loại động vật gây hại như chuột, mối. Quan trọng nhất, với khả năng bảo vệ tốt của lớp vỏ, cáp này được sử dụng cho việc lắp đặt liên tục, giảm rủi ro mất điện.
Cáp điện có lớp vỏ bảo vệ này có trọng lượng lớn, cứng và không linh hoạt. Do đó, chúng thường được lắp đặt thẳng và dưới lòng đất.
Ngoài ta, các cáp này được sử dụng trong môi trường có thể gây nhiễu từ các mảnh vụn, nơi có thể có các vấn đề tiềm ẩn.
Cụ thể, cáp điện có giáp bảo vệ được sử dụng rộng rãi trong các lĩnh vực sau đây:
- • Ngành công nghiệp sản xuất
- • Công trình xây dựng và hệ thống đường sắt
- • Nhà máy điện
- • Lắp đặt cáp ngầm.
Các loại vật liệu được sử dụng làm giáp?
Kim loại được sử dụng thường là thép, đồng hoặc nhôm nguyên chất. Giáp kim loại có thể ở dạng băng quấn hoặc dạng sợi tròn kỹ thuật điện và được quy định rõ ràng trong các tiêu chuẩn cáp điện TCVN 5935-1, TCVN 5935-2.
Cáp có giáp sợi thép ký hiệu là SWA, cáp có giáp sợi nhôm ký hiệu là AWA, dải băng thép là DSTA, băng nhôm là DATA.
Loại giáp phổ biến nhất trong cáp điện tại Việt Nam là DSTA, đó là ký hiệu của Double Steel Tape Armoured nghĩa là lớp băng quấn 2 lớp bằng thép không gỉ. Lớp áo giáp kim loại này được quy định rõ ràng trong các tiêu chuẩn dành cho cáp điện ngầm như cáp ngầm hạ thế (TCVN 5935-1:2013/IEC 60502-1:2009), cáp ngầm trung thế (TCVN 5935-2:2013/IEC 60502-2:2005)

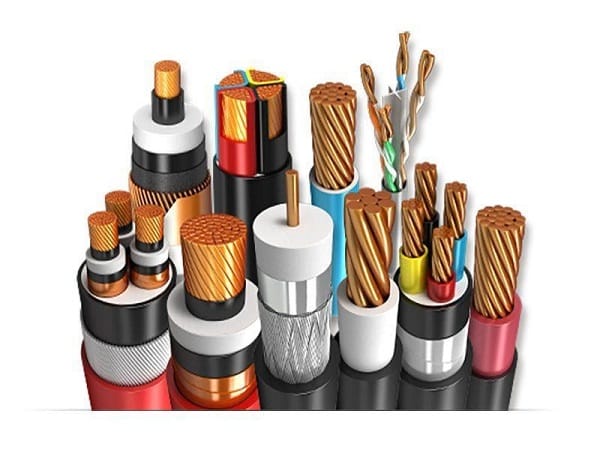

Cấu trúc điển hình của cáp bọc giáp kim loại:
Ruột dẫn:
Chất liệu là đồng ủ với độ tinh khiết cao, cấu tạo gồm nhiều sợi đồng vặn xoắn (thường là 7, 19, 37, 61 sợi)
Lớp bọc cách điện:
Polyetylen liên kết chéo (XLPE) được sử dụng trong một số loại cáp điện vì nó có khả năng chống nước tốt, linh hoạt, chịu nhiệt và cách điện tốt. Các lớp cách điện đảm bảo việc cách ly giữa các dây dẫn và các chất kim loại khác, không để chúng tiếp xúc với nhau.
Lớp độn:
Polypropylene (PP) Nhựa PP được sử dụng làm lớp độn trong cáp điện vì nó có các đặc tính vật lý và cơ học tốt. Trong vai trò là lớp độn, nhựa PP giúp cải thiện một số tính chất của cáp điện, bao gồm:
– Tăng độ cứng: Nhựa PP có tính chất cơ học tốt, giúp tăng độ cứng và độ bền của cáp điện.
– Tăng khả năng chống va đập: Việc sử dụng nhựa PP làm lớp độn giúp cáp điện trở nên chống va đập tốt hơn, giảm nguy cơ hư hỏng do tác động bên ngoài.
– Cải thiện chống cháy: Nhựa PP có khả năng chống cháy tốt hơn so với một số vật liệu khác, giúp tăng khả năng chống cháy của cáp điện.
– Giảm trọng lượng: Nhựa PP có mật độ nhẹ, khi sử dụng làm lớp độn trong cáp điện, nó giúp giảm trọng lượng của cáp so với dùng các vật liệu khác, và tạo sự linh hoạt trong việc cài đặt và vận chuyển cáp.
Lớp bọc lót:
Polyvinyl clorua (PVC) được sử dụng để tạo ranh giới bảo vệ giữa các lớp bên trong và bên ngoài của cáp.
Công dụng và ưu điểm của lớp bọc lót Polyvinyl clorua (PVC):
– Tính chống thấm nước: PVC có tính chất chống thấm nước tốt, giúp ngăn ngừa sự xâm nhập của nước vào bên trong cáp và bảo vệ các phần tử dẫn điện khỏi bị ảnh hưởng bởi độ ẩm hoặc nước.
– Tính cách điện: PVC có tính cách điện tốt, giúp ngăn chặn dòng điện truyền qua lớp vỏ bên trong và giữ cho dòng điện chỉ truyền qua các dây dẫn bên trong mà không tạo ra sự tương tác với các phần khác của cáp.
– Bảo vệ vật liệu dẫn điện: PVC tạo ra một lớp bảo vệ xung quanh dây dẫn và vật liệu dẫn điện khác bên trong cáp. Nó giúp ngăn chặn sự tiếp xúc trực tiếp giữa các phần tử dẫn điện và bảo vệ chúng khỏi các yếu tố môi trường bên ngoài như hóa chất, dầu mỡ hoặc cơ học.
– Dễ gia công và định hình: PVC có tính linh hoạt và dễ dàng được gia công, cho phép nó dễ dàng được định hình và cắt thành các tấm hoặc hình dạng khác nhau để phù hợp với cấu trúc và kích thước của cáp điện.
– Chi phí thấp: PVC là một vật liệu phổ biến và có giá thành thấp, giúp giảm chi phí sản xuất cáp điện và là một lựa chọn kinh tế.
Lớp áo giáp:
Áo giáp băng thép DSTA cung cấp khả năng bảo vệ cơ học cao, khả năng chịu lực tốt, đặc biệt trong các môi trường công nghiệp khắc nghiệt, dầu khí, và các ứng dụng chống cháy. Áo giáp băng nhôm ATA được sử dụng cho cáp một lõi.
Vỏ bọc:
Vỏ bọc PVC giữ tất cả các thành phần của cáp lại với nhau và cung cấp khả năng bảo vệ bổ sung khỏi các ứng suất bên ngoài.
Cáp bọc giáp nhôm
Áo giáp dây thép chỉ được sử dụng trên các phiên bản cáp đa lõi (từ 2 lõi trở lên). Khi cáp chỉ có một lõi, giáp nhôm (thường là loại ATA) được sử dụng thay cho dây thép. Điều này là do nhôm không có từ tính. Khi dòng điện xoay chiều chạy qua cáp một lõi có lớp áo giáp thép sẽ sinh ra từ trường. Bởi thép (chủ yếu làm từ sắt) có từ tính cao, nên toàn bộ sợi cáp trở thành một nam châm lớn kèm hiện tượng quá nhiệt. Nhôm, do bản chất không từ tính sẽ không gây ra hiện tượng này nên phù hợp cho cáp 1 lõi.
Mặt khác cáp từ 2 lõi trở lên có xu hướng triệt tiêu từ trường lẫn nhau nên tốt nhất là dùng giáp thép vì độ bảo vệ cơ học tốt hơn nhôm.
